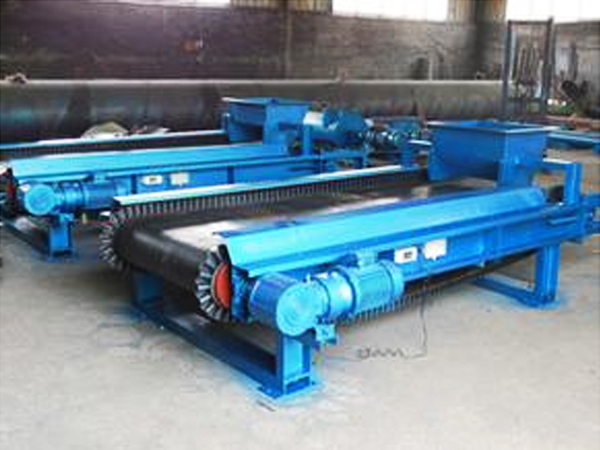

定量給料機


工作原理

　　定量給料機采用整機型稱重架，物料自尾部受料段落下，在皮帶運行下通過秤體的稱重段，稱重傳感器和測速傳感器分別測出物料的瞬時重量和運行速度，送往稱重控制器（TW802）進行處理，得到物料的瞬時流量，并經過軟件計算后輸出PID控制信號，控制給料設備，使物料的流量達到設定的要求。

配料皮帶秤技術特點
　　1、單點懸浮稱重平臺；“工字型單點式”設計使得秤臺更具有穩定性和抗偏載性能，使皮帶秤的長期穩定性更得以保證。
　　2、皮帶秤專用直聯減速機傳動裝置，傳動效率高，設備故障率低，維護量小。
　　3、秤架驅動輪采用獨特的曲線設計以及包膠工藝，保證皮帶運行穩定，不打滑，不跑偏；
　　4、系列產品采用的雙杠桿雙托輥秤架，使皮帶運行時對秤架產生的有害水平分力的影響相互抵消，采用了兩組稱重托輥，使被稱重的皮帶長度增加。有效荷重增大，有利于稱重。秤架穩定性好，對物料波動、大塊料運輸有較好的適應性，精度高。

　　5、給料能力為0.05m3/h-1000m3/h。輸送帶寬300mm-1800mm。滾筒中心距1000mm-8000mm，具體尺寸可按用戶要求定做。

技術參數

動態計量精度	±0.25%、±0.5%
配料控制精度	±0.5%、±1%
配料控制范圍	0.1～400t/h
皮帶寬度	500、650、800、1000、1200 、1400、1600、1800

附：簡略選型表

規格型號	帶寬	流量范圍（m3/h）	計量精度
DEL/M03	300	0.05～0.5	優于0.5％
DEL/M05	500	1～10	優于0.5％
DEL/M06	650	2～20	優于0.5％
DEL/M08	800	2～30	優于0.5％
DEL/M10	1000	5～100	優于0.5％
DEL/M12	1200	10～200	優于0.5％
DEL/M14	1400	30～300	優于0.5％
DEL/M16	1600	50～500	優于0.5％
DEL/M18	1800	100～1000	優于0.5％
